產品規范 |
設計規范 |
結構長度 |
連接法蘭 |
試驗與檢驗 |
|
GB/T12235 |
GB/T12221 |
JB/T79、GB/T9113 HG/T20592 |
JB/T9092 |
|
公稱通徑 |
15-400 |
|||
|
公稱壓力 |
1.6 |
2.5 |
4.0 |
|
|
試驗壓力（MPa） |
強度 |
2.4 |
3.75 |
6.0 |
|
密封 |
1.76 |
2.75 |
4.4 |
|
|
適用溫度 |
≤200℃ |
|||
|
適用介質 |
氧氣 |
|||
◆主要零件材料
|
零件名稱 |
零部件材料 |
|
閥體/閥蓋 |
不繡鋼、黃銅 |
|
閥桿 |
不繡鋼、黃銅 |
|
閥瓣 |
25#密封面尼龍 |
|
閥桿螺母 |
青銅 |
|
填料 |
增強聚四氟乙煉成形 |
|
墊片 |
XB450 |
|
手輪 |
球墨鑄鐵 |
◆主要外形連接尺寸
|
DN(mm) |
L |
D |
D1 |
D2 |
b |
Z-Φd |
Do |
H |
Hi1 |
L1 |
|
JY41W-25P/PL JY41W-25T |
||||||||||
|
15 |
130 |
95 |
65 |
45 |
16 |
4-Φ14 |
100 |
190 |
- |
- |
|
20 |
150 |
105 |
75 |
55 |
16 |
4-Φ14 |
100 |
213 |
- |
一 |
|
25 |
160 |
115 |
85 |
65 |
16 |
4-Φ14 |
125 |
236 |
- |
- |
|
32 |
180 |
135 |
100 |
78 |
18 |
4-Φ18 |
180 |
312 |
- |
- |
|
40 |
200 |
145 |
110 |
85 |
18 |
4-Φ18 |
160 |
328 |
- |
- |
|
50 |
230 |
160 |
125 |
100 |
20 |
4-Φ18 |
320 |
450 |
- |
- |
|
65 |
290 |
180 |
145 |
120 |
22 |
8-Φ18 |
360 |
530 |
- |
- |
|
80 |
310 |
195 |
160 |
135 |
22 |
8-Φ18 |
400 |
560 |
- |
- |
|
100 |
350 |
230 |
190 |
160 |
24 |
8-Φ23 |
450 |
618 |
- |
- |
|
125 |
400 |
270 |
220 |
188 |
28 |
8-Φ 25 |
450 |
675 |
- |
- |
|
150 |
480 |
300 |
250 |
218 |
30 |
8-Φ25 |
560 |
743 |
- |
- |
|
200 |
600 |
360 |
310 |
278 |
34 |
12-Φ25 |
640 |
850 |
- |
- |
|
250 |
650 |
425 |
370 |
332 |
36 |
12-Φ30 |
720 |
975 |
340 |
380 |
|
300 |
750 |
485 |
430 |
390 |
40 |
16-Φ30 |
800 |
1115 |
340 |
415 |
|
400 |
950 |
610 |
550 |
505 |
48 |
16-Φ34 |
900 |
1380 |
340 |
465 |

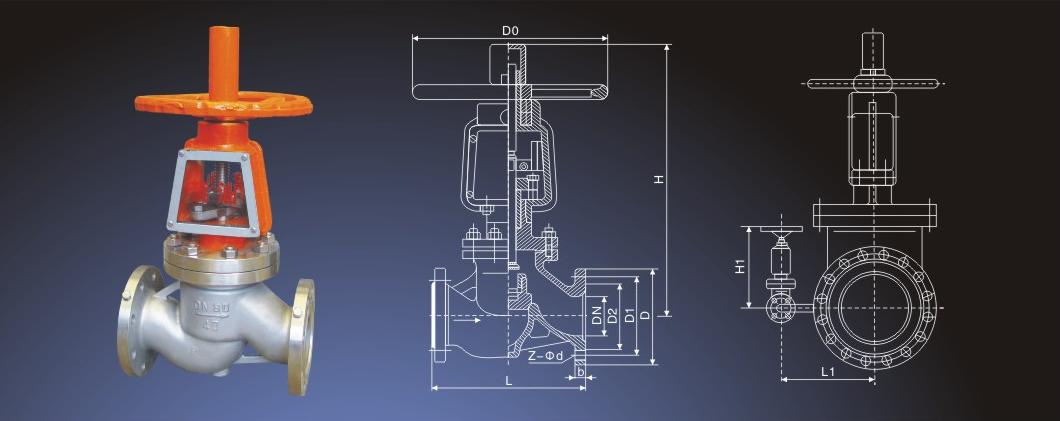

◆主要外形連接尺寸
|
DN(mm) |
L |
D |
D1 |
D2 |
b |
Z-Φd |
Do |
H |
H1 |
L1 |
|
JY41W-40P/PL JY41W-40T |
||||||||||
|
15 |
130 |
95 |
65 |
45 |
40 |
4-Φ14 |
100 |
202 |
- |
- |
|
20 |
150 |
105 |
75 |
55 |
51 |
4-Φ14 |
100 |
225 |
- |
- |
|
25 |
160 |
115 |
85 |
65 |
58 |
4-Φ14 |
125 |
236 |
- |
- |
|
32 |
180 |
135 |
100 |
78 |
66 |
4-Φ18 |
180 |
312 |
- |
- |
|
40 |
200 |
145 |
110 |
85 |
76 |
4-Φ18 |
160 |
328 |
- |
- |
|
50 |
230 |
160 |
125 |
100 |
88 |
4-Φ18 |
320 |
450 |
- |
- |
|
65 |
290 |
180 |
145 |
120 |
110 |
8-Φ18 |
360 |
530 |
- |
- |
|
80 |
310 |
195 |
160 |
135 |
121 |
8-Φ18 |
400 |
560 |
- |
|
|
100 |
350 |
230 |
190 |
160 |
150 |
8-Φ23 |
450 |
618 |
- |
- |
|
125 |
400 |
270 |
220 |
188 |
176 |
8-Φ25 |
450 |
675 |
- |
- |
|
150 |
480 |
300 |
250 |
218 |
204 |
8-Φ25 |
560 |
743 |
- |
- |
|
200 |
600 |
375 |
320 |
282 |
160 |
12-Φ30 |
640 |
850 |
- |
- |
|
250 |
650 |
445 |
385 |
345 |
313 |
12-Φ34 |
720 |
975 |
340 |
380 |
|
300 |
750 |
510 |
450 |
408 |
364 |
16-Φ34 |
800 |
1115 |
340 |
415 |
|
400 |
950 |
655 |
585 |
535 |
474 |
16-Φ41 |
900 |
1425 |
340 |
465 |
