◆性能規范
公稱壓力 |
1.0 |
1.6 |
2.5 |
殼體試驗 |
1.5 |
2.4 |
3.75 |
密封試驗 |
1.1 |
1.76 |
2.75 |
氣密封試驗 |
6 |
6 |
6 |
工作溫度 |
≤80℃ |
||
適用介質 |
水及物理、化學性質類似于水的介質 |

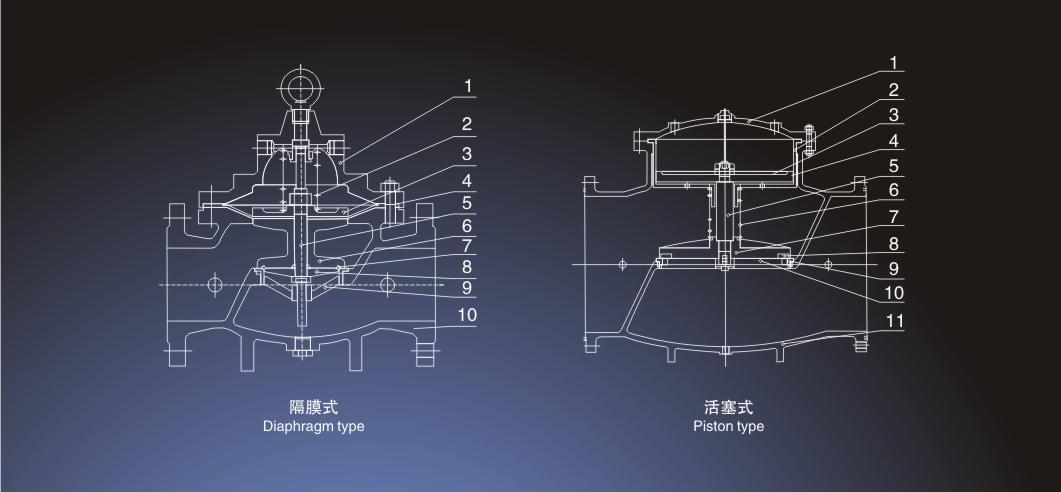

◆主要零件材料
序號 |
隔膜式 |
活塞式 |
||
材料 |
零件名稱 |
材料 |
零件名稱 |
|
1 |
灰鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 |
閥蓋 |
灰鑄鐵、球星鑄鐵、碳鋼、不銹鋼 |
閥蓋 |
2 |
彈簧鋼、不銹鋼 |
彈簧 |
不繡鋼 |
缸套 |
3 |
灰鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 |
膜片壓板 |
球墨鑄鐵 |
活塞 |
4 |
丁腈尼龍強化橡膠、三元乙丙尼龍強化橡膠 |
膜片 |
丁腈橡膠、三元乙丙橡膠 |
密封圈 |
5 |
2Cr13 |
閥桿 |
2Cr13 |
閥桿 |
6 |
灰鑄鐵、球墨鑄鐵、碳鋼、銅、不銹鋼 |
閥盤 |
彈簧鋼、不銹鋼 |
彈簧 |
7 |
丁腈橡膠、三元乙丙橡膠 |
O型密封圈 |
球墨鑄鐵 |
閥盤 |
8 |
灰鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 |
O型圈壓板 |
丁腈橡膠、三元乙丙栲膠MBR、 |
密封墊 |
9 |
銅合金、不銹鋼 |
閥座 |
銅合金、不銹鋼 |
閥座 |
10 |
灰鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 |
閥體 |
球墨鑄鐵 |
密封壓板 |
11 |
|
|
灰鑄鐵、球墨鑄鐵、碳鋼 |
閥體 |
