產品概述

◆用途
高壓平板閘閥適用于工作壓力≤42MPa，工作溫度≤120℃的水、油、泥漿、天然氣管線作控制介質流動的啟閉及調節裝置。

產品特點

◆特點

1、符臺國內外先進標準的要求，密封可靠，性能優良，造型美觀；

2、閘板與閥座密封面用鐵基臺金堆焊或司太立鈷基硬質合金堆焊

而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好、使用壽命長；

3、閥桿經調質和表面氮化處理，有良好的抗腐蝕性和抗擦傷性；

4、采用楔式彈性閘板結構，中大口徑設置滾動軸承，摩擦力小、

啟閉輕松。
◆執行標準

設計標準

設計標準		GB/T19672. JB/T5298 API6D
結構長度	法蘭	GB/T 12221 GB/T19672. JB/T5298
	焊接	GB/T15188.1 GB/T19672
連接法蘭		GB/T9113 JB/T79. ANSI 16.5
對焊端		GB/T 12224-2005
試驗和檢驗		GB/T13927 JB/T 9092

◆性能規范

適用范圍		PN10.0-42.0MPa	DN25-200mm
適用溫度		-29-121℃
適用介質	普通型	石油、天然氣、成品油、水等
	抗硫型	含H2S、C02的石油、天然氣等
連接形式		法蘭端、焊接端、卡箍端
驅動方式		手動、電動、氣動等

產品材料表

♦主要零件材料

零件名稱

閥體/閥蓋

閘板

閥桿

閥座

閥桿螺母

填料

“Z”型K”Z“Type

WCB、鉻鉬鋼

合金鋼(焊硬質合金）

不銹鋼

合金鋼(焊硬質合金>

鋁青銅

聚四氟乙烯、氟橡膠

“KZ”型"KZ“Type

抗硫不銹鋼

產品參數

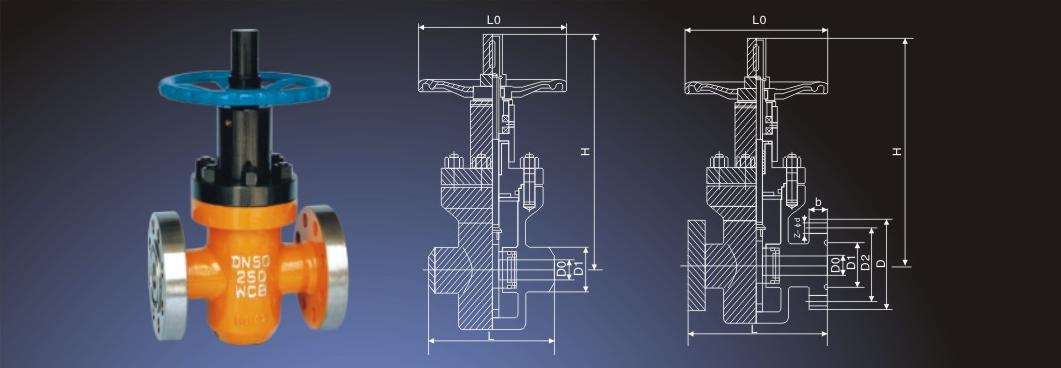

◆主要外形連接尺寸

公稱壓力(PN>	DN(mm)	L	H	Do	D1	D2	D	b	Z-Φd	Lo
GPZ63Y-160-350
16MPa 22MPa	25	210	345	25	50.8	101.5	150	29	4-26	200
	32	240	350	29	60.32	111.0	160	29	4-26	220
	40	260	380	36	68.28	124.0	180	32	4-29.5	280
	50	300	400	45	95.25	165.0	215	38.5	8-26	300
	65	320	440	58	107.95	190.5	245	41.5	8-29.5	350
	80	360	500	72	123.82	190.5	240	38.5	8-26	360
	100	450	540	90	149.22	235.0	290	44.5	8-32.5	400
	150	560	620	135	211.12	317.5	380	56	12-32.5	450
25MPa 35MPa	25	220	345	25	50.8	101.5	150	29	4-26	200
	32	250	350	29	60.32	111.0	160	29	4-26	220
	40	270	380	36	68.28	124.0	180	32	4-29.5	280
	50	310	400	45	95.25	165.0	215	38.5	8-26	300
	65	340	440	58	107.95	190.5	245	41.5	8-29.5	350
	80	380	500	72	136.25	203.0	265	48	8-32.5	360
	100	480	540	90	161.92	241.5	310	54	8-35.5	400
	150	580	620	135	211.12	317.5	395	83	12-39	450

◆主要外形連接尺寸

公稱壓力	DN(mm)	L	H	Do	D1	Lo
GPZ63Y-160-350
16MPa 22MPa	25	160	345	25	42	200
	32	180	350	29	54	220
	40	210	380	36	60	280
	50	230	400	45	73	300
	65	250	440	58	89	350
	80	270	500	72	108	360
	100	320	540	90	133	400
	150	500	620	135	192	450
25MPa 35MPa	25	160	345	25	42	200
	32	180	350	29	56	220
	40	210	380	36	64	280
	50	230	400	45	76	300
	65	250	440	58	89	350
	80	270	500	72	114	360
	100	320	540	90	146	400
	150	500	620	135	192	450
