產品概述

保溫夾套閘閥主要用于石油、化工、冶金、制藥等各類系統中，以輸送常溫下會凝固的高粘度介質。該系列閥門的夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有夾套的連接口。由于增加了夾套，此種閥門的連接法蘭尺寸耍比同一規格普通閥門的連接法蘭大一到兩個規格，但結構長度與同規格的閥門相同，夾套中可自由地流過蒸汽或其它熱的保溫介質，確保粘稠介質可順暢地流過閥門。

產品特點

1啟閉時較省力，是與截止閥相比而言，因?yàn)闊o論是開或閉，閘板運動方向均與介質流動方向相垂直；

2啟閉時間長，閘板的啟閉行程較大，降是通過螺桿進行的：

3介質可向兩側任意方向流動，易于安裝，閘閥通道兩側是對稱的；

4結構長度（系殼體兩連接端面之間的距離）較??；

5結構緊湊，流動阻力小，通道流暢，密封面采用不銹鋼和磋質臺盒．使用壽命長，采用PTFE填料，密封可靠，操作輕便靈活。

產品材料表

♦執行標準

產品規范	設計規范	法蘭連接	結構長度	試驗與檢驗	壓力-溫度
產品規范	GB/T 12234	GB/T9113、JB/T79、HG/T20592	GB/T 12221	GB/T 13927 、JB/T9092	GB/T 12224

♦主要零件材料

零件名稱	ZG1Cr18Ni9Ti系列	2G00Cr18Ni10系列	ZG1Cr18Ni12Mo2Ti系列	ZG00Cr17Ni14Mo2系列	WCB系列
閥體/閥蓋	2G1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	WCB
閘板	ZG1Cf18NI9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	1Cr13
閥桿	1Cr18Ni9Ti	ooCr18Ni10	1Cr18Nil2Mo2Ti	Cr17Ni14Mo2	1Cr13
填料	PTFE編織	PTFE編織	PTFE編織	PTFE編織	石墨
墊片	304L+PTFE	304L+PTFE	316L+PTFE	316L+PTFE	石墨+304 Graphite+304
壓蓋	ZG1Cr181Ni10	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	WCB
填料壓環	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Mi12Mo2Ti	00Cr17Ni14Mo2	1Cr13
螺栓	1Cr171Ni2	1Cr171Ni2	1Cr171Ni2	1Cr171Ni2	35CrMoA
蜾母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45

產品參數

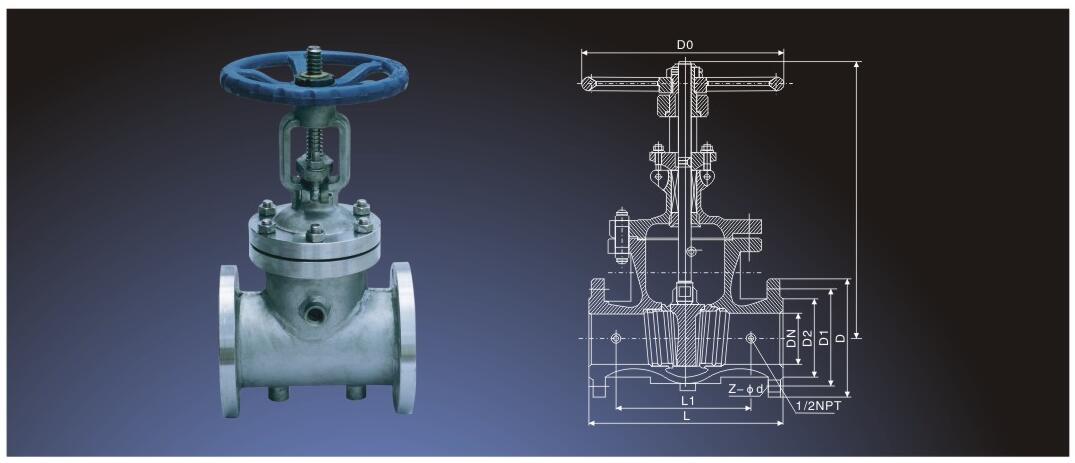

♦主要外形連接尺寸

DN	L	L1	D	D1	D2	B	Z-d	H	D0	WT(Kg)
BZ41H-16C 　　　BZ41W-16P/R/PL/RL
40	200	70	160	125	100	18	4-Φ18	310	200	49
50	250	80	180	145	120	18	4-Φ18	358	240	54
65	270	90	195	160	135	20	8-Φ18	373	240	81
80	280	100	215	180	155	20	8-Φ18	435	280	100
100	300	100	245	210	185	22	8-Φ18	500	300	120
125	325	110	280	240	210	24	8-Φ23	614	320	210
150	350	120	335	295	265	26	12-Φ23	674	360	260
200	400	130	405	355	320	30	12-Φ25	818	400	300
250	450	140	460	410	375	30	12-Φ25	969	450	400
300	500	160	520	470	435	34	16-Φ25	1145	560	490
BZ41H-25C 　　　BZ41W-25P/R/PL/RL
40	200	70	160	125	100	20	4-Φ18	358	240	52
50	250	80	180	145	120	22	8-Φ18	373	240	56
65	270	90	195	160	135	22	8-Φ18	435	280	86
80	280	100	230	190	160	24	8-Φ18	^500	300	105
100	300	100	270	220	188	28	8-Φ15	614	320	170
125	325	110	300	250	218	30	8-Φ25	674	360	245
150	350	120	360	310	278	34	12-Φ25	818	400	270
200	400	130	425	370	332	36	12-Φ30	969	450	380
250	450	140	485	430	390	40	12-Φ30	1145	560	535
300	500	160	550	490	448	44	16-Φ34	1145	640	546
