設計規(guī)范
|
結構長度
|
試驗與檢驗
|
壓力-溫度
|
|
JB/T7746、API602 |
JB/T 7746 |
GB/T 9092 、API598 |
GB/T9131、ANSIB16.34 |
|
閥體、上蓋 |
碳鋼、不銹鋼 |
|
閘板 |
不繡鋼 |
|
閥桿 |
不繡鋼 |
|
密封圈
|
四氟、橡膠
|
|
公稱壓力 |
PN |
|
體試驗 |
1.5XPN |
|
密封試驗 |
1.1XPN |
|
工作溫度 |
橡膠≤80℃四氟密封≤180℃ |
|
適用介質(zhì) |
干灰、紙漿、糖漿、污水、煤氣粉末顆粒物、渣水混合物等 |
|

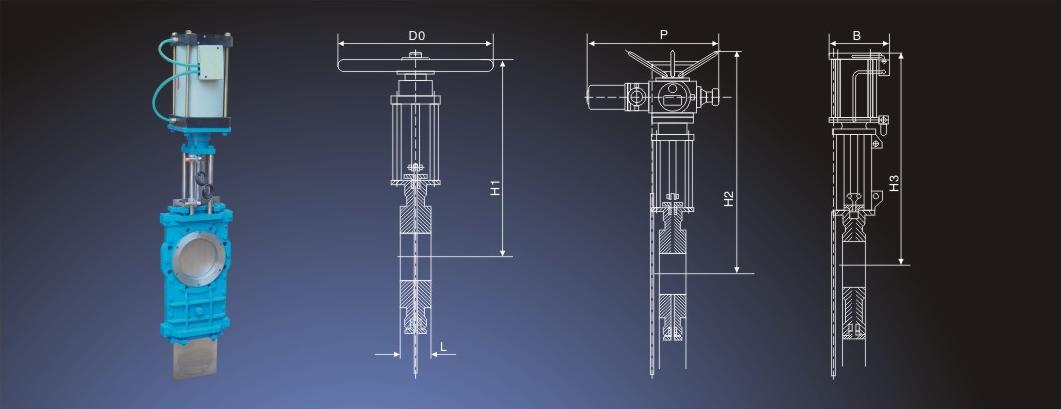

DN(mm) |
L |
H1 |
H2 |
H3 |
D1 |
D2 |
Do |
N-M |
P |
B |
|
Z673X/FSCZ Z973X/FSCZ |
||||||||||
|
100 |
51 |
405 |
705 |
585 |
180 |
156 |
240 |
8-M16 |
490 |
170 |
|
125 |
57 |
450 |
750 |
665 |
210 |
184 |
260 |
8-M16 |
490 |
190 |
|
150 |
57 |
510 |
810 |
770 |
240 |
211 |
280 |
8-M20 |
490 |
240 |
|
200 |
70 |
615 |
930 |
920 |
295 |
266 |
300 |
12-M20 |
520 |
335 |
|
250 |
70 |
715 |
1080 |
1175 |
355 |
319 |
320 |
12-M24 |
520 |
335 |
|
300 |
76 |
822 |
1140 |
1255 |
410 |
370 |
340 |
12-M24 |
^ |
335 |
|
350 |
76 |
975 |
1290 |
1455 |
470 |
429 |
360 |
16-M24 |
520 |
350 |
|
400 |
89 |
1024 |
1344 |
1559 |
525 |
480 |
400 |
16-M27 |
605 |
390 |
|
450 |
89 |
1235 |
1560 |
1926 |
585 |
548 |
450 |
20-M27 |
605 |
430 |
|
500 |
114 |
1265 |
1610 |
2226 |
650 |
609 |
500 |
|
605 |
|
