襯氟止回閥

產品概述

◆用途
    襯氟止回閥適用在-50℃一150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑、FEP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。

產品特點

◆特點
    襯氟止回閥的閥瓣呈圓盤狀，繞閥座通道的轉軸作旋轉運動，因閥內通道成流線形，流動阻力小，適用于低流速和流動不常變化的大口徑管道場合。
◆執行標準

技術標準

設計和制造

GB/T12235 GB/T12236

結構長度

HG/T3704, GB/T12221

法蘭尺寸

GB/T9113.1

結構形式

升降立式、旋啟式、升降直通式

公稱壓力

0.6、1.0、1.6、2.5MPa Class'!50 JIS 10K

壓力試驗

GB/T13927 API598

◆性能規范

產品型號

公稱壓力PN (MPa)

試驗壓力Ps(MPa>

工作壓力(MPa>

工作溫度

適用介質

H41F4-16

1.6

2.4

1.76

1.6

≤180

氫氟酸、發煙硫酸、硝酸、三水、氯氣、 沸騰的苛性納溶液、酮、酵類等 有機溶劑及其它腐蝕性介質

H41F46-16

≤160

產品材料表

◆主要零件材料

型號

零件名稱

閥體/閥蓋

閥/閥桿

H41F4-16

材料

鑄鋼襯聚四氟乙烯

碳鋼襯聚四氟乙烯

H41F46-16

鑄鋼襯聚全氟乙丙烯

碳鋼襯聚全氟乙丙烯

產品參數

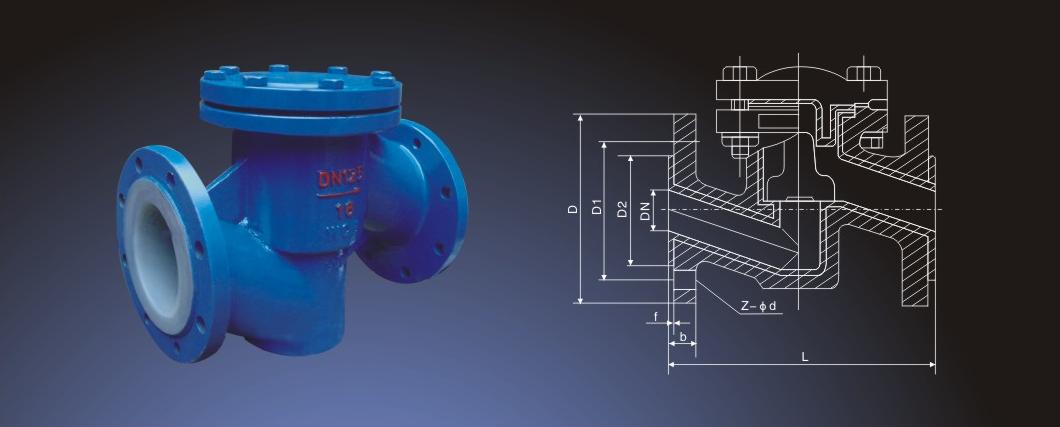

◆主要外形連接尺寸

DN
(mm)

NPS
(in)

L

L1

L2

D

D1

D2

f

b

Z-Φd

參考值

WT(kg)
H41F4/46-10

15

1/2

130

130

80

95

65

45

3

15

4-14

5

20

3/4

150

150

90

105

75

55

3

17

4-14

6

25

1

160

160

100

115

85

65

3

17

4-14

7

32

11/4

180

180

110

140

100

75

3

19

4-18

8

40

11/2

200

200

125

150

110

85

3

19

4-18

10

50

2

230

230

140

165

125

100

3

21

4-18

12

65

21/2

290

290

160

185

145

120

3

21

4-18

18

80

3

310

310

185

200

160

135

3

21

8-18

28

100

4

350

350

210

220

180

155

3

23

8-18

37

125

5

400

400

250

250

210

185

4

24

8-18

58

150

6

480

480

300

285

240

210

4

26

8-23

75

200

8

600

495

380

340

295

265

4

26

8-23

120

250

10

620

600

420

395

350

320

4

28

12-23

160
H41F4/46-16

15

1/2

130

130

80

95

65

45

3

15

4-14

5

20

3/4

150

150

90

105

75

55

3

17

4-14

6

25

1

160

160

100

115

85

65

3

17

4-14

7

32

11/4

180

180

110

140

100

75

3

19

4-18

8

40

1 1/2

200

200

125

150

110

85

3

19

4-18

10

50

2

230

230

140

165

125

100

3

21

4-18

12

65

21/2

290

290

160

185

145

120

3

21

4-18

18

80

3

310

310

185

200

160

135

3

22

8-18

28

100

4

350

350

210

220

180

155

3

23

8-18

37

125

5

400

400

250

250

210

185

4

24

8-18

58

150

6

480

480

300

285

240

210

4

26

8-23

75

200

8

600

495

380

340

295

265

4

26

12-23

120

250

10

620

600

420

405

355

320

4

28

12-23

160
機械標準(JB78>時為4孔，表中尺寸標準為GB/T9113.1標準，訂貨須說明。
